3769017 Afdichtingssets hydraulische cilinder 7X2825 8T6892 8T6390 3769017 2275350

3769017 KIT AFDICHTING 7X2825 8T6892 8T6390 3769017 2275350

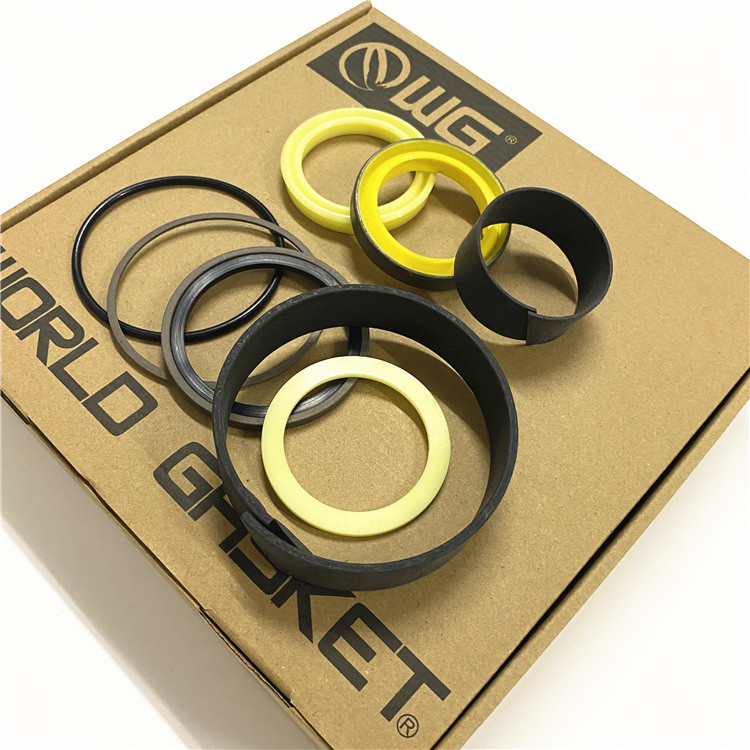

1 Kit vervangende hydraulische afdichting 7X2825 Compatibel met 8T6892, 8T6390, 3769017, 2275350 |#AA84DL
GVII You Aankoop van 1 kit Vervangende hydraulische afdichting 7X2825 Compatibel met 8T6892, 8T6390, 3769017, 2275350 ||100% gloednieuw en van hoge kwaliteit ||Een nieuwe vervanging past op de stuurcilinderafdichtingsset voor geïntegreerde gereedschapsdrager die past op het volgende model: IT38F, cilinder: 1050094 ||Let op: Uw Seal Kit ziet er anders uit Vervangt |Onderdeelnummer: 1857025, 3769017, 2275350 ||Stang: 1 3/4" | Boring: 3"

GRAAFLADER 446B
INDUSTRIËLE TREKKER HA771 HA871 TK371 TK381
GEÏNTEGREERDE GEREEDSCHAPSDRAGER IT38F IT38G IT38G II IT38H
MOTORGRADER 120G 120H 120H ES 120H NA 120K 120K 2 120M 120M 2 12G 12H 12H ES 12H NA 12K 12M 12M 2 12M 3 12M 3 AWD 130G 135H 135H NA 140G 140 H 140H ES 140H NVT 140K 140K 2 140M 140M 2 140M 3 140M 3 AWD 143H 160G 160H 160H ES 160H NA 160K 160M 160M 2 160M 3 160M 3 AWD 163H 163H NA
WIEL FELLER BUNCHER 533 543 HA770 HA870 TK370 TK380
WIELLADER 938F 938G 938G II 938H
WIEL SKIDDER 515 518C 525 525B 535B
WIEL TRACTOR627G 637G 657G



Illustratie 1 g01065649
Loion van de parkeerremregelklep
Afbeelding 2 g00103057
Regelklep parkeerrem De regelklep parkeerrem bevindt zich onder de cabine aan de linkerkant van het frame.De regelklep van de parkeerrem regelt de stroom olie onder druk naar de parkeerrem en van de parkeerrem.
Afbeelding 3 g00103058
(1) Bedieningsknop parkeerrem.
Afbeelding 4 g00103059
Regelklep parkeerrem Ingeschakelde stand (2) Drukpoort van de remaccumulatoren.(3) Stuurpen voor de regelklep van de parkeerrem.(4) Lente.(5) Spoel.(6) Tankpoort.(7) Spoel.(8) Parkeerrempoort.(9) Houder.(10) Veer. Wanneer de parkeerrembedieningsknop (1) is ingedrukt, staat de parkeerrem in de ontkoppelde stand.Spoel (7) en houder (9) bewegen naar rechts.Door deze beweging wordt veer (10) samengedrukt en kan olie onder druk vanuit accumulatoren (2) in de drukpoort stromen.De drukolie stroomt ook in een holte in de parkeerrem. Wanneer de druk van de olie in de holte hoog genoeg is om de veren in de parkeerrem samen te drukken, wordt de rem ontkoppeld.Deze oliedruk houdt de parkeerrem uitgeschakeld. Om de parkeerrem in werking te stellen, trekt u de parkeerrembedieningsknop (1) uit.Als de stuurpen (3) wordt uitgetrokken, stopt de oliestroom van de accu's naar de parkeerrem.Bewegende spindel (3) zorgt ervoor dat spoel (7) naar links beweegt.Hierdoor stopt de toevoer van olie uit de accumulatoren.De olie kan dan teruglopen naar de hydrauliekolietank. Hierdoor daalt de oliedruk voor het remsysteem.Wanneer de oliedruk wordt verlaagd, is de kracht van de veren in de parkeerrem groter dan de druk van de olie in de holte van de parkeerrem.Hierdoor kunnen de veren in de parkeerrem de parkeerrem inschakelen. Als de oliedruk in het remsysteem daalt tijdens de werking van de machine, schakelt de regelklep van de parkeerrem automatisch de parkeerrem in. de veren in de parkeerrem bewegen spoel (5) naar rechts.Dit blokkeert elke oliestroom die normaal zou helpen om veer (10) samengedrukt te houden.Hierdoor bewegen veerhouder (9), spoel (7) en steel (3) naar buiten.
Afbeelding 5 g00103065
(11) Alarm binnen.(12) Actielamp.(13) Berichtengebied. Wanneer de oliedruk voor de parkeerrem daalt tot onder 6035 515 kPa (875 75 psi), waarschuwt het bewakingssysteem de machinist.Alarmbinnen (11) en actielamp (12) gaan knipperen.Ook gaat het actiealarm af.Bovendien toont berichtengebied (13) "P BRK ACUM PRESS LO" en "PARKBK ON". De transmissie keert terug naar neutraal als de transmissie in de eerste versnelling vooruit of in de eerste versnelling achteruit staat.
