CTP 246-5912 Balen en staven (2465912) Naverkoop

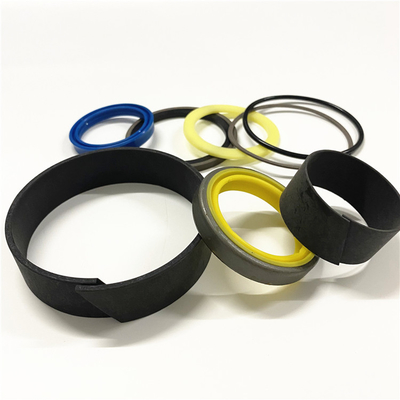

Een nieuwe cilinder afdichting kit Fits, Fits 769, 769B, 950, D4E Modellen Uitwisselbaar met 1856589, 1856589-A, 2465915, 2465915-A, 7X2812, 7X2812-A
Stevens Lake onderdelen staaf: 1 1/2 ", Boring: 3 1/2 ". Dit is een aftermarket vervangend onderdeel gemaakt om te voldoen aan of te overschrijden OEM specificaties.& Afmetingen zijn bedoeld voor uw kruisverwijzingSommige advertenties gebruiken voorraadfoto's voor klantreferentie, wees voorzichtig met kleine verschillen.

2465916 Kit-Seal-H Cylinder Fits 1856590 120H 12H 12H NA 140H

Artikel Qty Beschrijving van het onderdeel
Voordat u de pomp installeert, smeert u de bewegende onderdelen met schone motorolie.
1 1 298-6387 O-Ring Seal De boor licht smeeren met Bonderite S-OT 40, Rubber smeermiddel onmiddellijk voor de montage van de motor olie pomp.
2 2 7N-5052 Rijling Lengte van de nieuwe rijling is 84.000 0.015 mm (3.3071 0.0006 inch).
De diepte van de boor in de oliepomp van de nieuwe tandwiel is 84,150 mm (3,3130 cm).
3 2 7W-0059 Pompschacht Assemblage Diameter van de 7W-1017 Schacht is 31.742 0.008 mm (1.2497 0.0003 inch).
De afstand (B) van het einde van de as tot de tandwiel is 34,0 0,5 mm (1,34 0,02 inch).
4 1 2S-2760 De lengte van de veer onder testkracht is 117,14 mm (4,612 inch).
De testkracht is 499 24 N (112 5 lb).
De vrij lengte na de test is ongeveer 152,91 mm (6,020 inch).
5 1 2W-6618 Pump Drive Shaft Als de diameter van de nieuwe 7N-5058 Pump Drive Shaft is 31.742 0.008 mm (1.2497 0.0003 inch).
De afstand (C) van het einde van de as tot de tandwiel is 47,0 0,5 mm (1,85 0,02 inch).
6 6 7W-0060 Buizenboring De buizenboring voor de montage van de ijlbalk is 31,811 0,013 mm.
Installatie diepte is 1,5 0,5 mm (0,06 0,02 inch).
De positie van de buizen van de middellijn door de buizen van het lager is 45 15 graden.
F 2 4M-3248 Holle dowel De uitbreiding van de holle dowel van de oliepompdeksel is 6,0 0,5 mm (0,24 0,02 inch).
G 2 7N-2043 Dowel De verlenging van de dowel van de oliepompdek is 6,0 1,0 mm (0,24 0,04 inch).

Specificatie voor 379-5364 Turbocompressor Gp
Artikel Qty Beschrijving van het onderdeel
1 - - Gebruik de volgende procedure om de klem te strekken:
1- Streng aan.
14.0 1,5 N m (123,9 13,3 lb in).
2Tik voorzichtig rond de klem.
3Nogmaals, strenger.
14.0 1,5 N m (123,9 13,3 lb in).
Illustratie 2 g03370899
Tabel 2
Artikel Qty Beschrijving van het onderdeel
2 1 7W-2297 Clamp As Gebruik de volgende procedure om de klem te strekken:
1- Streng aan.
12.4 tot en met 14,7 N m (109,7 tot 130,1 lb in).
2Tik voorzichtig rond de klem.
3Nogmaals, strenger.
12.4 tot en met 14,7 N m (109,7 tot 130,1 lb in).
3 1 9N-2038 Turbine Clamp As Gebruik de volgende procedure om de kleminstallatie aan te trekken:
1- Streng aan.
12.4 tot en met 14,7 N m (109,7 tot 130,1 lb in).
2- Tik voorzichtig rond de turbine klem assemblage.
3Nogmaals, strenger.
12.4 tot en met 14,7 N m (109,7 tot 130,1 lb in).
